TH型斗式提升机用途：

TH型斗式提升机具有输送量大，提升度高，运行平稳可靠，寿命长等显着优点。其主要技术性能及参数符合垂直斗式提升机国际标准和国外**标准；牵引采用圆环链，符合矿用高强度圆环链。

TH型斗式提升机特点：

1、输送量大，相同斗宽的TH型斗式提升机型与HL型斗式提升机型相比，输送量增大近一倍；

2、采用组装式链轮，有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费；

3、机身下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；

4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。本提升机为混合或重力方式卸料，掏取式装料，适用输送堆积密度不大于1.5吨/m3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250度。

备有两种料斗：

ZH型（中深斗）一般使用于输送湿的、结块、较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。

SH型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

TH型斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了提升机传动平台、联轴器等，使TH型斗式提升机结构紧凑、重量轻，而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机输送量365m3/h,提升高度为50m。

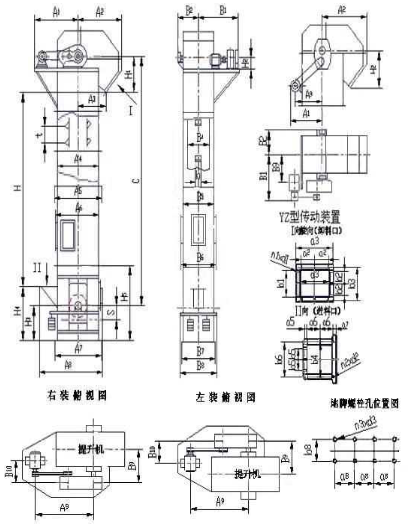

TH型斗式提升机结构示意图：

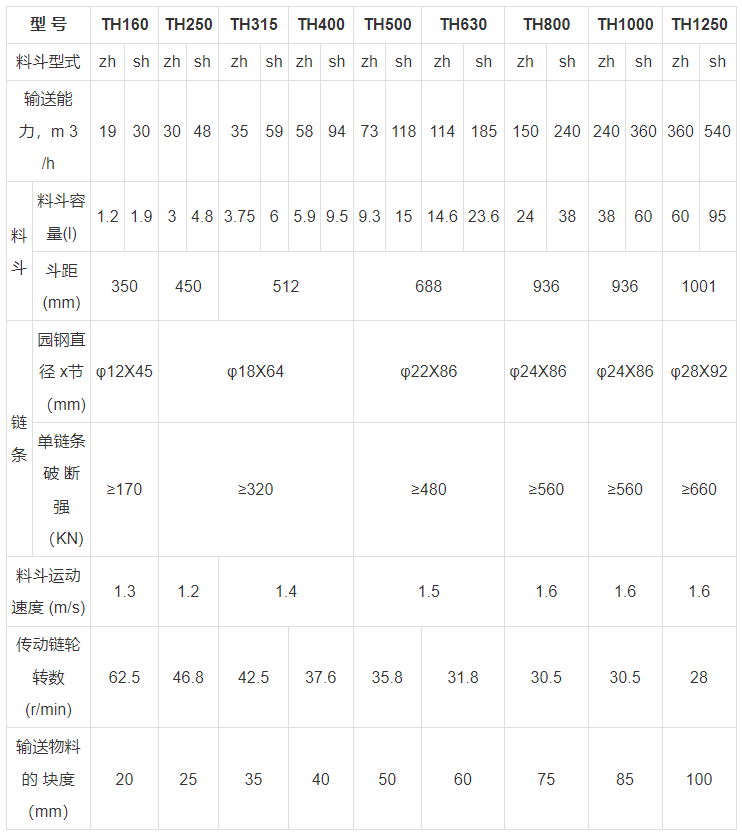

TH型斗式提升机技术参数:

注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为**填充。

1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。2.TH型斗提机料斗用途:Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。3.HL型斗提机料斗用途:Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。4.张紧力计算:G=40+0.232·H式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)

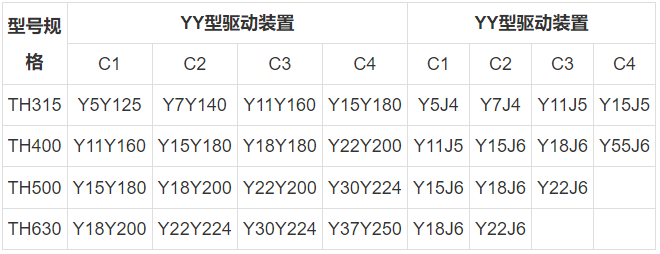

说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。Y11J5表示Y型电机功率11KW,JZQ500型减速机。

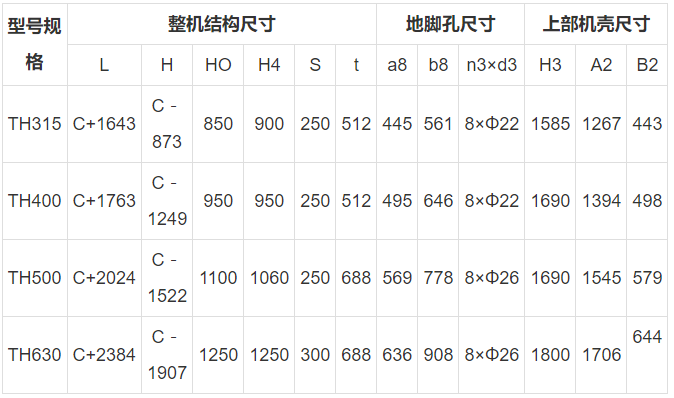

TH型斗式提升机主要尺寸:
